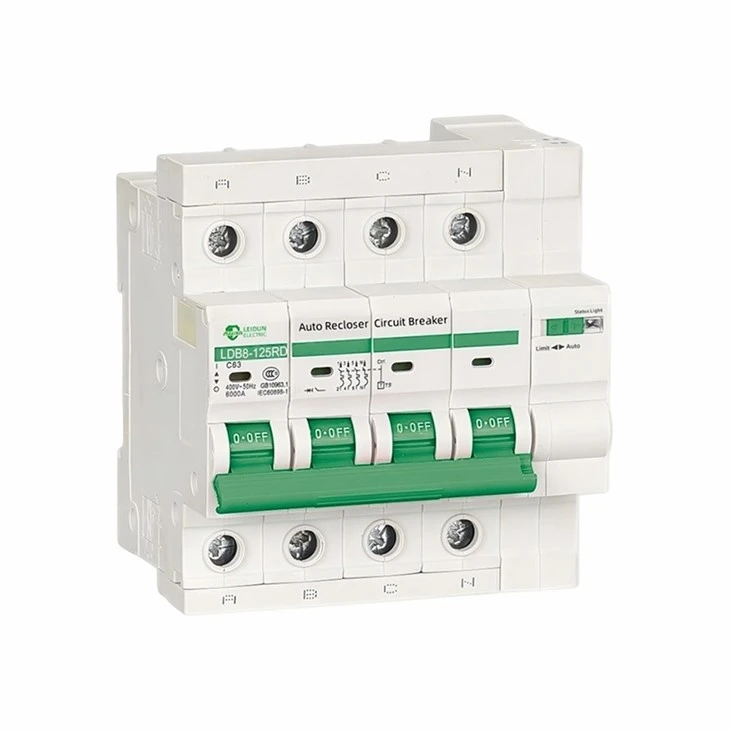

Quyosh avtomatik qayta yopish

Ushbu fotovoltaik tarmoq-ulangan avtomatik qayta yopiladigan oʻchirgich quyosh energiyasini taqsimlash liniyalari uchun moʻljallangan. U PV ulanish pallasida kuchlanish holatini aniqlaydi va haddan tashqari kuchlanish, past kuchlanish yoki kuchlanish yo'qolishi sodir bo'lganda kechikishdan keyin avtomatik ravishda ochiladi. Tarmoq kuchlanishi normal diapazonga qaytsa, quvvatni tiklash uchun qurilma avtomatik ravishda yopiladi.

O'chirgich tarmoqdagi nosozliklar haddan tashqari kuchlanish yoki past kuchlanishga olib kelishi mumkin bo'lgan maishiy va shunga o'xshash past kuchlanishli{0}}tarqatish tizimlari uchun javob beradi. U ixcham DIN rels-o'rnatilgan tuzilmada kontaktlarning zanglashiga olib, kuchlanish monitoringi, kechiktirilgan uzilish, avtomatik tiklash va qo'lda ishlashni birlashtiradi.

• Tarqalgan PV tarmog'iga ulanish uchun yaratilgan: Elektr tarmog'idagi kuchlanishni nazorat qiladi va xavfsizroq tarmoq-ulangan quyosh energiyasidan foydalanishni qo'llab-quvvatlaydi.
• Avtomatik qayta yopish mantig'i: Haddan tashqari kuchlanish, past kuchlanish yoki kuchlanish-yo'qolishi holatlarida ochiladi va kuchlanish tiklangandan keyin yana yopiladi.
• Avtomatik va qo'lda rejimlar: Avtomatik rejim kuchlanish asosida-ochish va yopish imkonini beradi; qo'lda rejim kerak bo'lganda boshqariladigan ishlashni qo'llab-quvvatlaydi.
• Nominal oqim qamrovi: 40A, 50A, 63A, 80A, 100A va 125A reytinglarida mavjud.
• 2P va 4P konfiguratsiyalari: 2P modellari AC230V davrlari uchun, 4P modellari esa AC400V davrlari uchun ishlatiladi.
• C egri chizig'idan himoya: Haddan tashqari yuk va qisqa tutashuvlardan-standart C tipidagi lahzali o'chirish harakati bilan himoya qiladi.
• Aniq holat ko'rsatkichi: Ko'rsatkich yorug'lik ranglari tekshirishni osonlashtirish uchun kuchlanish nosozligi, normal kuchlanish va tiklanish holatlarini ko'rsatadi.
• DIN relslarini o'rnatish: TH35-7,5 standart relsni past kuchlanishli taqsimlovchi korpuslarda o'rnatish uchun mo'ljallangan.

• Oddiy ish harorati: -25 darajadan +65 darajagacha.
• O'rnatish balandligi: 2000 m dan oshmasligi kerak.
• Atrof-muhit havosi toza va portlovchi, korroziy, metall{0}}buzuvchi yoki izolyatsiya-buzuvchi gaz va changdan toza bo'lishi kerak.
• Nisbiy namlik ma'lumotnomasi: yillik o'rtacha 75% dan past; yiliga 30 tabiiy taqsimlangan kun uchun 95% gacha; vaqti-vaqti bilan qiymati 86% gacha.
• Saqlash sharoitlari: 0 darajadan 40 darajagacha, nisbiy namlik 70% dan past, atmosfera bosimi 86kPa dan 106 kPagacha va ventilyatsiya qilingan, korroziy bo'lmagan-ombor muhiti.

Bu avtomatik qayta yopilish toʻxtatuvchisi kuchlanishni nazorat qilish, uzilishni kechiktirish va taʼminot normal holatga kelgandan keyin avtomatik tiklashni talab qiladigan past kuchlanish davrlari uchun tavsiya etiladi.

• Tarqalgan fotovoltaik tarmoq-ulangan tarqatish qutilari
• Uy-joy quyosh energiyasini ulash sxemalari
• PV AC kombinatori yoki tarmoq{0}}bog'lovchi himoya panellari
• Haddan tashqari kuchlanish va past kuchlanishdan himoya qilishni talab qiluvchi past kuchlanishli-tarqatish tizimlari
• Avtomatik tiklash talablari bilan maishiy va shunga o'xshash elektr inshootlari
• Kuchlanish holatini ko'rsatish va avtomatik almashtirishni talab qiluvchi binolarni taqsimlash sxemalari

• O'rnatish, simlarni ulash, texnik xizmat ko'rsatish va texnik xizmat ko'rsatish malakali elektr xodimlari tomonidan amalga oshirilishi kerak.
• Elektr ta'minoti yuqori terminallardan kirishi va pastki terminallardan chiqishi kerak; teskari simlarni ulashga yo'l qo'yilmaydi.
• To'xtatuvchini vertikal ravishda TH35-7,5 standart relsga o'rnating, tutqich ochiq holatda O/OFF ga ishora qiladi.
• Mis o'tkazgich kesmasini nominal oqimga moslang: 40A-50A uchun 10mm2, 63A uchun 16mm2, 80A uchun 25mm2, 100A uchun 35mm2 va 125A uchun 50mm2.
• 3,0N*m siqish momentidan foydalaning va o'rnatishdan keyin o'tkazgichlarning mustahkamligini tekshiring.
• Terminallardagi ochiq o'tkazgichlar yoki mis shinalar uchun fazaga{0}}-qisqa tutashuvni oldini olish uchun izolyatsiyani qo'llang.

Buyurtma berishdan oldin mahsulot nomini, qutb raqamini, lahzali sayohat turini, nominal tokni, miqdorni, dastur turini va loyiha uchun PV tarmogʻiga ulangan himoya sozlamalarini-talab qilishini tasdiqlang. Misol uchun, to'rt kutupli C egri chizig'i 80A konfiguratsiyasi zarur bo'lganda, 4P C80 ni belgilang.

Bizga tizim kuchlanishini, qutb raqamini, nominal oqimni, sayohat egri chizig'ini, sim o'lchamini, muhofaza turini va loyiha ilovasini yuboring. Bizning jamoamiz quyosh energiyasini xavfsizroq taqsimlash va kuchlanishni ishonchli tiklash uchun -ulangan to‘g‘ri fotovoltaik tarmoqni tanlashda yordam berishi mumkin.
